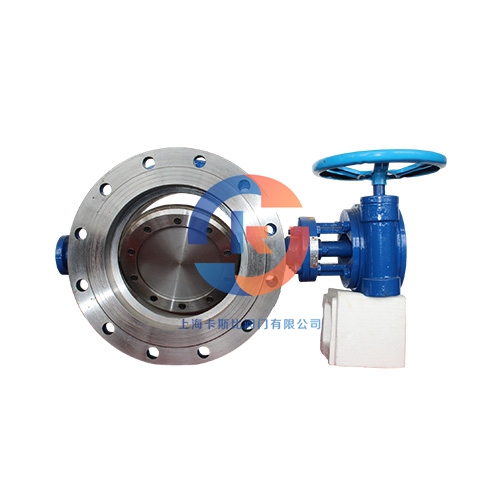

法蘭三偏心多層面硬密封法蘭蝶閥的結構特征與作用原理

法蘭三偏心多層面硬密封法蘭蝶閥可應用于石油化工、食品、藥業、紡織、造紙、電力、污水處理、給排水、冶煉等工業管道?？捎米鞲鞣N氣體、液態、半流體和微粒粉末輸送管路或容器里控制介質流動啟閉機構。法蘭三偏心多層面硬密封法蘭蝶閥能夠安裝在任何地方。

結構與功能原理

1.法蘭三偏心多層面硬密封法蘭蝶閥與其他法蘭蝶閥大的區別是采用三偏心設計結構。蝶板安裝中間和轉動中間設計有嚴格的偏心距。當閘閥打開10℃甚至全開時，法蘭蝶閥的閥座突面與蝶板處在非接觸狀態，關掉時，蝶板隨閥座旋轉，偏移到閥座突面內，使之氣密。因此，因?yàn)樵诖蜷_和關掉過程中損壞較少，閘閥的使用期得以增加。

2.法蘭蝶閥的閥座選用嵌入O型橡膠圈或氟塑料作為密封墊圈，產生密封。因此具有溫差和損壞的自補償功能，確保法蘭蝶閥氣密。

3.當法蘭蝶閥管道中的流體壓力引入閥座密封槽時，因?yàn)椴ㄋ煞至υ?，管道壓力和O形圈膨脹力產生的協力將閥座突面推向蝶板，密封閥門。這種獨特的密封結構能夠隨著管道壓力的增加產生更大的密封力。

4.這種法蘭蝶閥的閥座能夠微調。閘閥使用一定時間后，當密封圈自身損壞泄漏時，在不拆卸閘閥的情況下，通過調整螺絲可以將密封壓環向蝶板方向微調到所需尺寸，使之獲得補償，具有與新閘閥同樣的密封性能。

5.電動裝置，構成手動法蘭蝶閥、氣動法蘭蝶閥(帶反饋信號和電動氣動閥門定位器)和電動法蘭蝶閥等三大類六大系列產品。無需維護，密封性能好，操作簡便。
