專用金屬軟管的靜態數據有限元

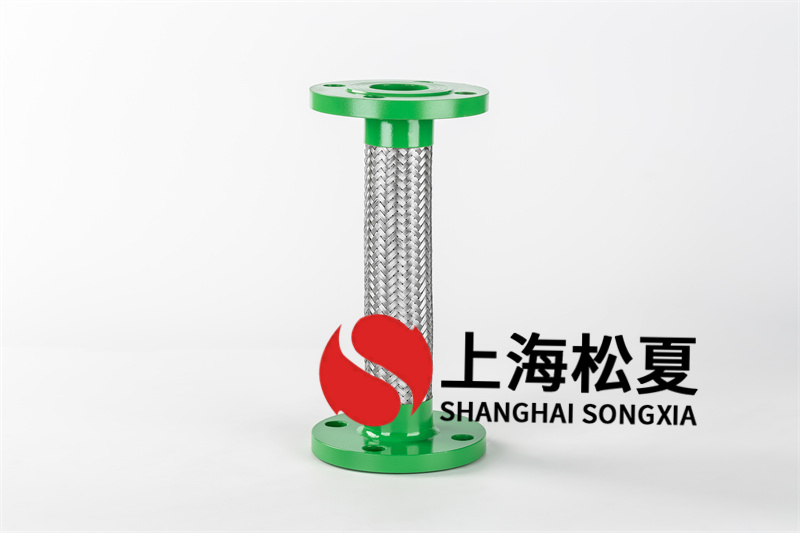

專用金屬軟管大致由金屬軟管、網套及連接頭三絕大部分構成。金屬軟管是金屬軟管的核心，起到繞作用;塑料網袋起提高、屏障掉的作用;連接頭起到連接的作用。目前的科學研究主要表現在主體專用金屬軟管上，并且都未考慮到頂部銜接波帶來的影響，塑料網袋的探索就非常罕見。運用ANSYS中的APDL語言表達，設立了專用金屬軟管和塑料網袋的參數化設計有限元模型，運用約束方程建立塑料網袋與金屬軟管相互關系，并考慮到了頂部銜接波對專用金屬軟管和塑料網袋帶來的影響，由于塑料網袋是通過很多根不銹鋼絲按一定的螺旋角盤繞而成，其應力場對管束比較敏感，尤其是在頂部，比較容易應力，管束稍微不合理。

應力場會很快上升，這就給塑料網袋增加科學合理的管束尤為重要，文中選用Beam189離散系統梁?jiǎn)卧獙?duì)塑料網袋進行模型，Beam189具有六個自由度，ROMROTY,ROTZ三個轉動可玩度和UX,UY,UZ三個偏移可玩度，在頂部文中選用限制UX,UY,UZ三個位移方向挪動，但能沿X,Y,Z軸隨意轉動，在銜接波處，文中選用塑料網袋與銜接波在球面(專用金屬軟管在銜接波處可以線性擬合為球面)的反向偏移一致。文中對專用金屬軟管靜態特性進行有限元，獲得了靜態特性曲線圖，并把結論與實驗結論進行比較，驗證了有銜接波時終的結果與實驗結論更貼近，說明了加銜接波的專用金屬軟管有限元模型更科學。

為專用金屬軟管的進一步科學研究帶來了更為科學合理的有限元模型。在創建有限元模型時我們選用一端固定不動，另一端選用塑料網袋與專用金屬軟管在直板橫打段1/2處塑料網袋與直板橫打段禍合在一起，在右端選用塑料網袋與直板橫打段固定不動在一起，隨后增加UX角度的錯動偏移，獲得金屬軟管和塑料網袋及其塑料軟管的支反力隨偏移的變化趨勢圖。專用金屬軟管的比較大應力場出現在兩側，但在中間其應力場不大，這和試樣試驗得出來的專用金屬軟管在頂部受到損壞相符合。
